您当前的产品型号
接触角 |
C(17°) |
Contact angle 17° |
密封 |
2RSD |
non-contact sealed on both sides and greased “for life” |
外形 |
Standard |
|
保持架 |
T |
层压织物保持架 |
公差等级 |
P4S |
公差等级P4s，FAG标准高于P4，符合DIN 620 |
轴承组布置 |
U |
单轴承 |
预载荷 |
L |
轻预紧 |

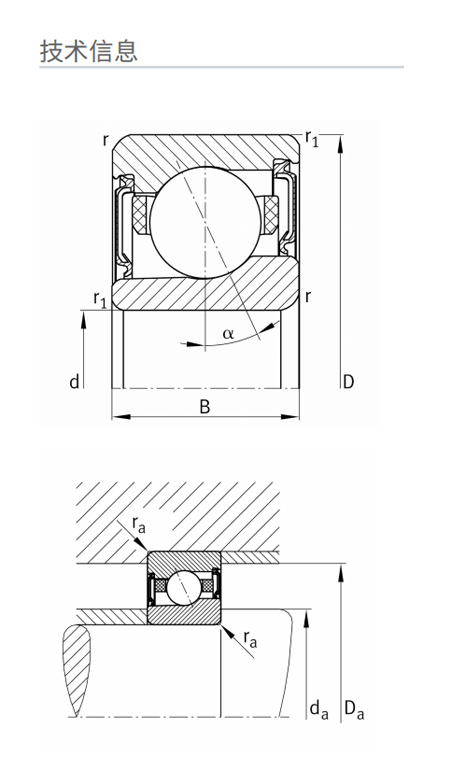

主要尺寸和性能数据
d |
25 mm |
内径 |
D |
42 mm |
外径 |
B |
9 mm |
宽度 |
Cr |
15,700 N |
基本额定动载荷, 径向 |
C0r |
3,700 N |
基本额定静载荷，径向 |
Cur |
189 N |
疲劳极限载荷, 径向 |
nG Grease |
63,000 1/min |
脂润滑极限转速 |
≈m |
38.1 g |
重量 |

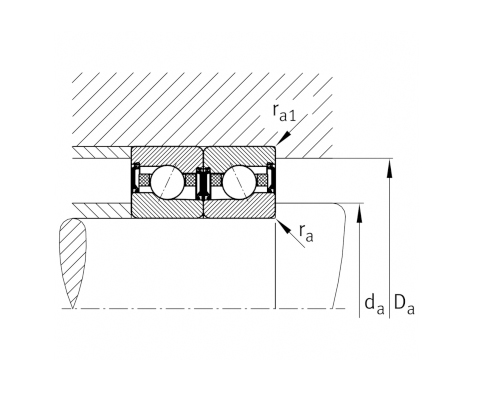

安装尺寸
da |
29 mm |
轴挡肩直径 |
da |
h12 |
轴挡肩游隙直径 |
Da |
38.5 mm |
外圈挡肩直径 |
Da |
H12 |
外圈游隙挡肩直径 |
ra max |
0.3 mm |
最大凹穴半径 |
ra1 max |
0.15 mm |
最大凹穴半径 |
a |
9.6 mm |
压力锥顶距 |
尺寸
rmin |
0.3 mm |
最小倒角尺寸 |
r1 min |
0.15 mm |
最小倒角尺寸 |
α |
17 ° |
接触角 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
100 °C |
最高工作温度 |
附加信息
FV L |
18 N |
轻预紧 |
FV M |
49 N |
中预紧 |
FV H |
102 N |
重预紧 |
KaE L |
54 N |
提升力小 |
KaE M |
144 N |
提升力中 |
KaE H |
310 N |
提升力大 |
ca L |
23 N/µm |
轴向刚度小 |
ca M |
33 N/µm |
轴向刚度中 |
ca H |
45 N/µm |
轴向刚度大 |
