B7209-C-2RSD-T-P4S-UL

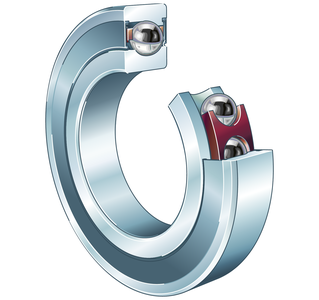

主轴轴承 主轴轴承B72..-C-2RSD，可调节、配对或成组，接触角α = 15°，两侧唇式密封，无接触，公差带变窄 旧型号 B7209C.2RSD.T.P4S.UL
您当前的产品型号
接触角 |
C |
接触角15° |
润滑剂 |
Standard |
|
密封 |
2RSD |
Non-contact sealed on both sides and greased “for life” |
外形 |
标准 |
标准 |
保持架 |
T |
层压织物保持架 |
公差等级 |
P4S |
公差等级P4s，FAG标准高于P4，符合DIN 620 |
轴承组布置 |
U |
单轴承 |
主要尺寸和性能数据
d |
45 mm |
内径 |
D |
85 mm |
外径 |
B |
19 mm |
宽度 |
Cr |
34,000 N |
基本额定动载荷, 径向 |
C0r |
17,700 N |
基本额定静载荷，径向 |
Cur |
1,880 N |
疲劳极限载荷, 径向 |
nG Grease |
17,000 1/min |
脂润滑极限转速 |
≈m |
0.418 kg |
重量 |
安装尺寸
da |
52.5 mm |
轴挡肩直径 |
da |
h12 |
轴挡肩游隙直径 |
Da |
78 mm |
外圈挡肩直径 |
Da |
H12 |
外圈游隙挡肩直径 |
ra max |
1 mm |
最大凹穴半径 |
ra1 max |
0.6 mm |
最大凹穴半径 |
a |
18.2 mm |
压力锥顶距 |
尺寸
rmin |
1.1 mm |
最小倒角尺寸 |
r1 min |
1.1 mm |
最小倒角尺寸 |
α |
15 ° |
接触角 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
80 °C |
最高工作温度 |
附加信息
FV L |
182 N |
轻预紧 |
FV M |
592 N |
中预紧 |
FV H |
1,182 N |
重预紧 |
KaE L |
567 N |
提升力小 |
KaE M |
2,003 N |
提升力中 |
KaE H |
4,286 N |
提升力大 |
ca L |
52 N/µm |
轴向刚度小 |
ca M |
90 N/µm |
轴向刚度中 |
ca H |
129 N/µm |
轴向刚度大 |
