您当前的产品型号
保持架 |
PVPA1 |
聚醚醚酮保持架 |
公差等级 |
SP |
公差等级SP |
内孔类型 |
K |
锥形，锥度1:12 |
更改标记 |
D |
内部设计不同 D |
内部径向游隙 |
C1 (Group 1) |
Internal clearance smaller than C2 |
滚动体列数 |
1 |
Single-row design |

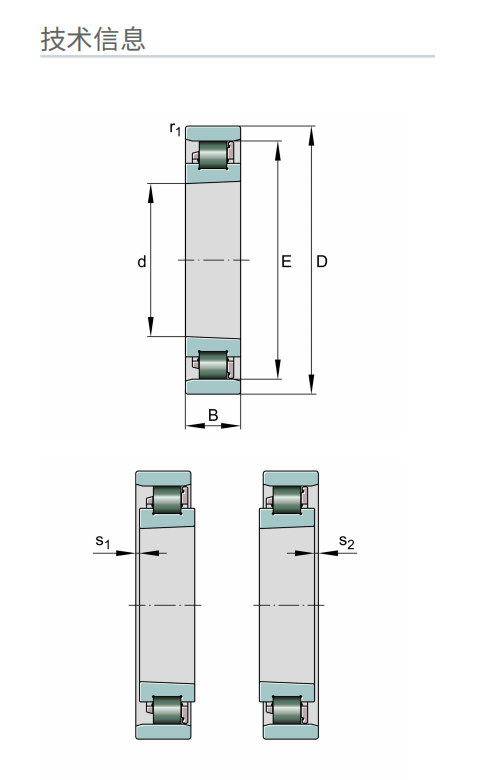

主要尺寸和性能数据
d |
55 mm |
内径 |
D |
90 mm |
外径 |
B |
18 mm |
宽度 |
Cr |
44,500 N |
基本额定动载荷, 径向 |
C0r |
44,000 N |
基本额定静载荷，径向 |
Cur |
7,900 N |
疲劳极限载荷, 径向 |
nG Grease |
20,100 1/min |
脂润滑极限转速 |
nG Oil |
23,700 1/min |
油润滑极限转速 |
≈m |
380.22 g |
重量 |

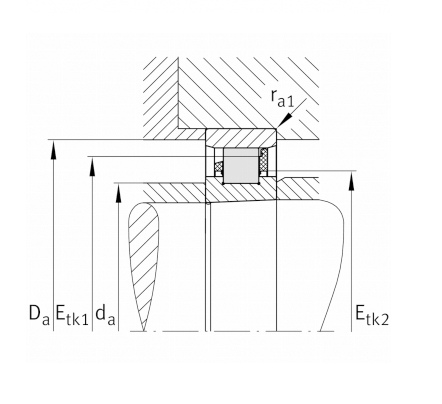

安装尺寸
da |
65 mm |
Diameter shaft shoulder |
h12 |
Diameter shaft shoulder tolerance |
|
Da |
82.2 mm |
Diameter of housing shoulder |
H12 |
Diameter of housing shoulder tolerance |
|
Etk 1 nom |
78.5 mm |
最小注入节圆直径 |
Etk 2 nom |
69.4 mm |
正常注入节圆直径 |
ra1 max |
1 mm |
最大凹穴半径 |
尺寸
r1 min |
1 mm |
最小倒角尺寸 |
s1 |
1.6 mm |
轴向位移 |
s2 |
3.4 mm |
轴向位移 |
E |
81 mm |
外圈滚道直径 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
150 °C |
最高工作温度 |
