ZKLF1762-2RS-2AP-XL
推力角接触球轴承 推力角接触球轴承ZKLF..-2RS-2AP-XL，配对，双向，两侧唇式密封 旧型号 ZKLF 1762.2RS 2AP, ZKLF1762-2RS-2AP
您当前的产品型号
轴承数量 |
2AP |
Axial angular contact ball bearings, matched pair |
密封 |
2RS |
|
轴承数量 |
2AP |
Axial angular contact ball bearings, matched pair |
主要尺寸和性能数据
d |
17 mm |
内径 |
0 mm |
螺母直径，上偏差 |
|
-0.005 mm |
螺母直径，下偏差 |
|
D |
62 mm |
外径 |
0 mm |
外径，上偏差 |
|
-0.01 mm |
外径，下偏差 |
|
B |
50 mm |
宽度 |
0 mm |
宽度，上偏差 |
|
-0.25 mm |
宽度，下偏差 |
|
Ca |
34,000 N |
基本额定动载荷, 轴向 |
C0a |
63,000 N |
基本额定静载荷，轴向 |
Cua |
3,850 N |
疲劳极限载荷, 轴向 |
nG Grease |
7,600 1/min |
脂润滑极限转速 |
nϑ |
3,300 1/min |
热安全工作转速 |
MR |
0.36 Nm |
轴承摩擦力矩 |
≈m |
0.904 kg |
重量 |

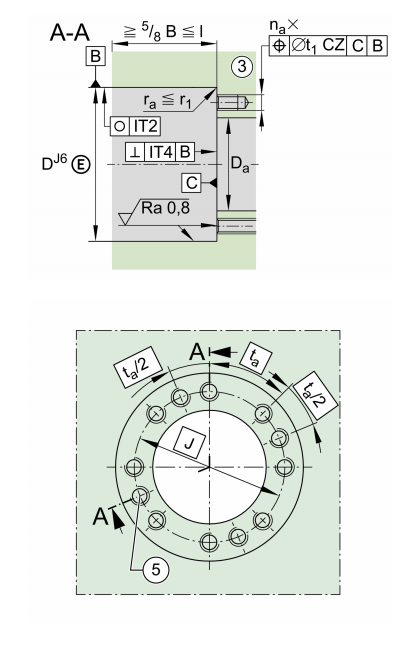

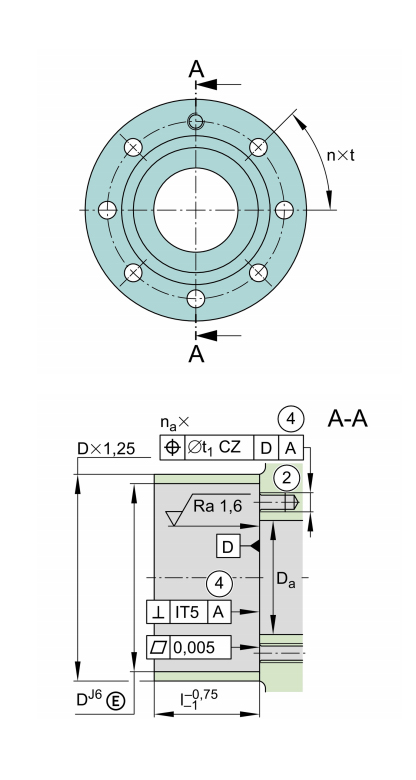

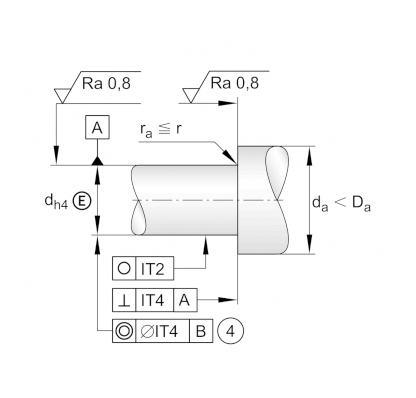

安装尺寸
Da max |
37 mm |
轴承座最大直径 |
da min |
23 mm |
轴最小直径 |
t1 |
0.1 mm |
轴承座孔定位公差 |
M6X60 |
固定螺栓尺寸 |
|
na |
6 |
相邻结构中的孔数 |
ta |
60 ° |
相邻结构中孔的节圆分离角度 |
M6 |
润滑螺纹孔 |

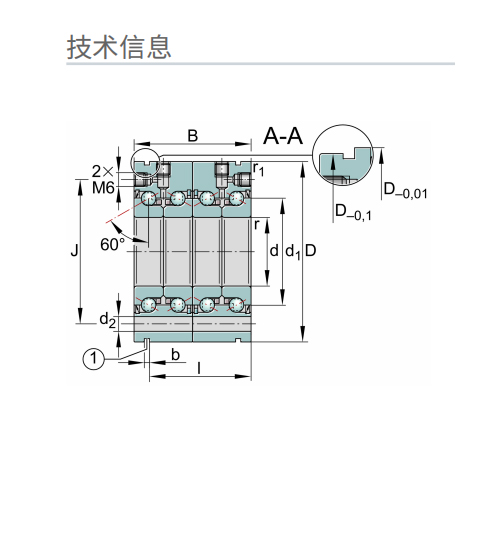

尺寸
d1 |
30 mm |
内圈挡边直径 |
rmin |
0.3 mm |
最小倒角尺寸 |
r1 min |
0.6 mm |
最小倒角尺寸 |
J |
48 mm |
固定孔节圆直径 |
d2 |
6.8 mm |
固定孔直径 |
b |
3 mm |
拉拔槽宽度 |
I |
42 mm |
拉拔槽距 |
n |
6 |
固定孔节圆量 |
t |
60 ° |
固定孔节圆分离角度 |
a |
60 ° |
接触角 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
120 °C |
最高工作温度 |
附加信息
caL |
800 N/µm |
轴向刚度 |
ckL |
200 Nm/mrad |
倾斜刚度 |
Mm |
0.264 kg*cm2 |
惯性力矩 |
2 µm |
轴向跳动 |
|
ZM17 |
用于径向锁紧的推荐INA精密锁紧螺母 |
|
AM17 |
用于轴向锁紧的推荐INA精密锁紧螺母 |
|
MA |
15 Nm |
适用于推荐INA精密锁紧螺母的拧紧力矩 |
7,514 N |
锁紧螺母轴向力 |
